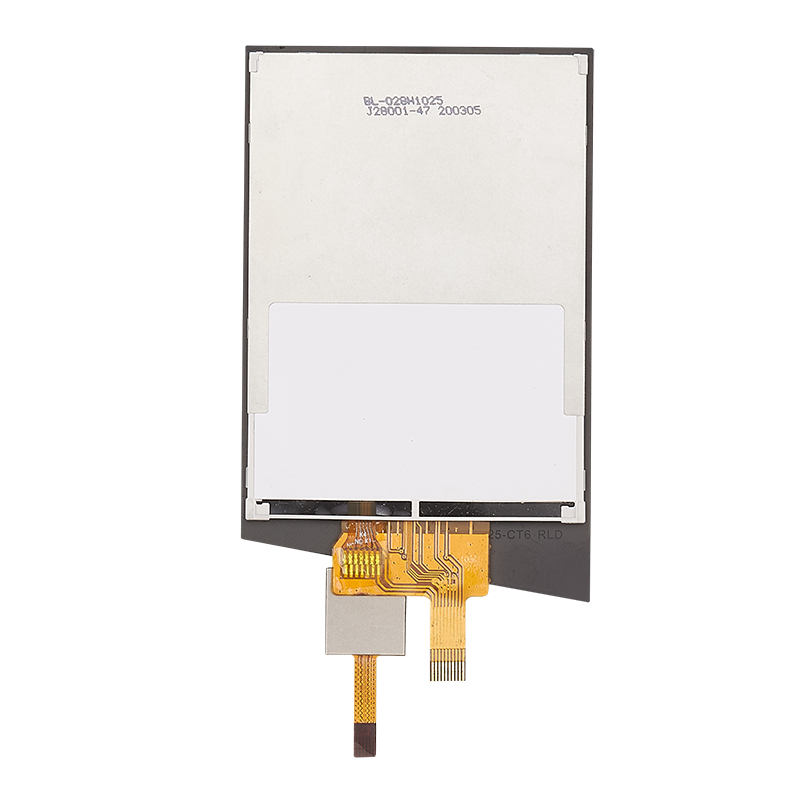

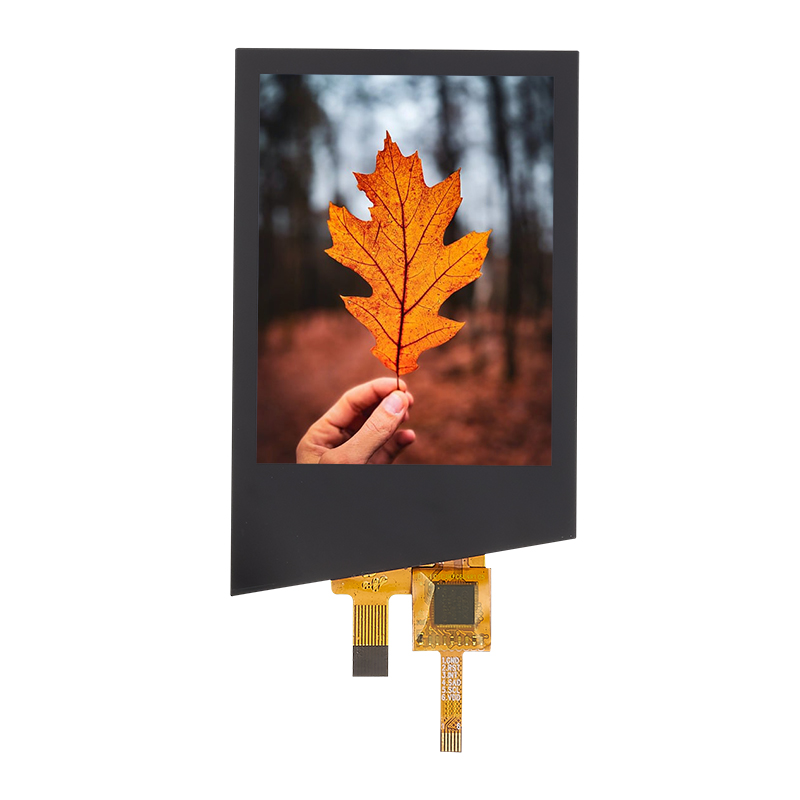

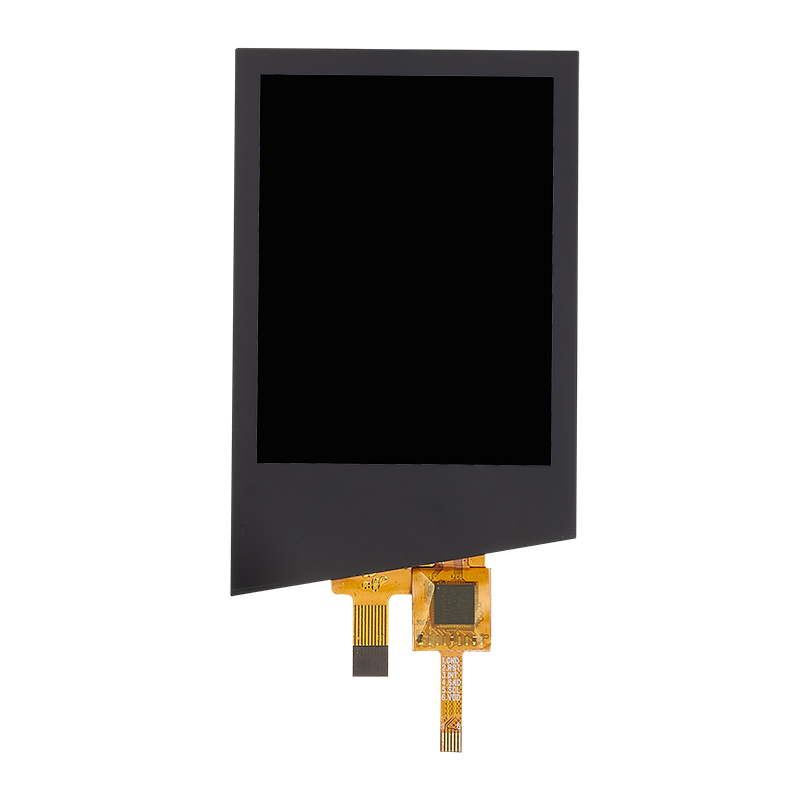

2.8寸液晶屏 帶電容觸摸 240*320分辨率 2.8寸電容觸摸貼合液晶屏總成
型號：H028HQ10E2525-CT6
尺寸：2.8 inch
分辨率： 240(RGB) × 320
接口方式：10pin 4路 SPI + IIC
外觀尺寸（顯示區(qū)域）：51.80*82.54*3.25（43.2*57.6）
亮度：250 nits
服務熱線：139-2345-7816（雷總）
按需求定制
質量保障
品牌認證
型號：H028HQ10E2525-CT6
尺寸：2.8 inch
分辨率： 240(RGB) × 320
接口方式：10pin 4路 SPI + IIC
外觀尺寸（顯示區(qū)域）：51.80*82.54*3.25（43.2*57.6）
亮度：250 nits
按需求定制
質量保障
品牌認證
產品參數
產品圖紙
尺寸、接口等規(guī)格均可定制，可配電容觸摸、電阻觸摸。如有其它規(guī)格需求請聯系我們，我們將竭誠為您服務。
一、產品參數：
Size | 2.8inch |
Resolution | 240(horizontal)*320(Vertical) |
Interface | SPI 4 Line |
Connect type | Soldering |
Display Colors | 65K |
Technology type | a-Si |
Pixel pitch (mm) | 0.153x 0.153 |
Pixel Configuration | R.G.B.Stripe |
Display Mode | Normally White |
ST7789V | |
Viewing Direction | 6 O’clock |
Gray Scale Inversion Direction | 12 O’clock |
LCM (W x H x D) (mm) | 50*69.2*2.3 |
Active Area(mm) | 43.2*57.6 |
With /Without TSP | Without |
Weight (g) | 10 g |
LED Numbers | 4LEDs |
二、產品接口定義：
PIN NO | PIN NAME | DESCRIPTION |
1 | LEDA | Backlight LED Anode. |
2 | LEDK | LED backlight cathode
|
3 | CS | Chip select
|
4 | RESET | Reset signal input terminal, active at ‘L’ |
5 | LSA0 | Display data/command selection pin in parallel interface.
|
6 | SDO | SDO |
7 | SCK | Serial Clock.
|
8 | SDA | Serial Data
|
9 | VCC | power supply 2.8V |
10 | GND | System Ground |

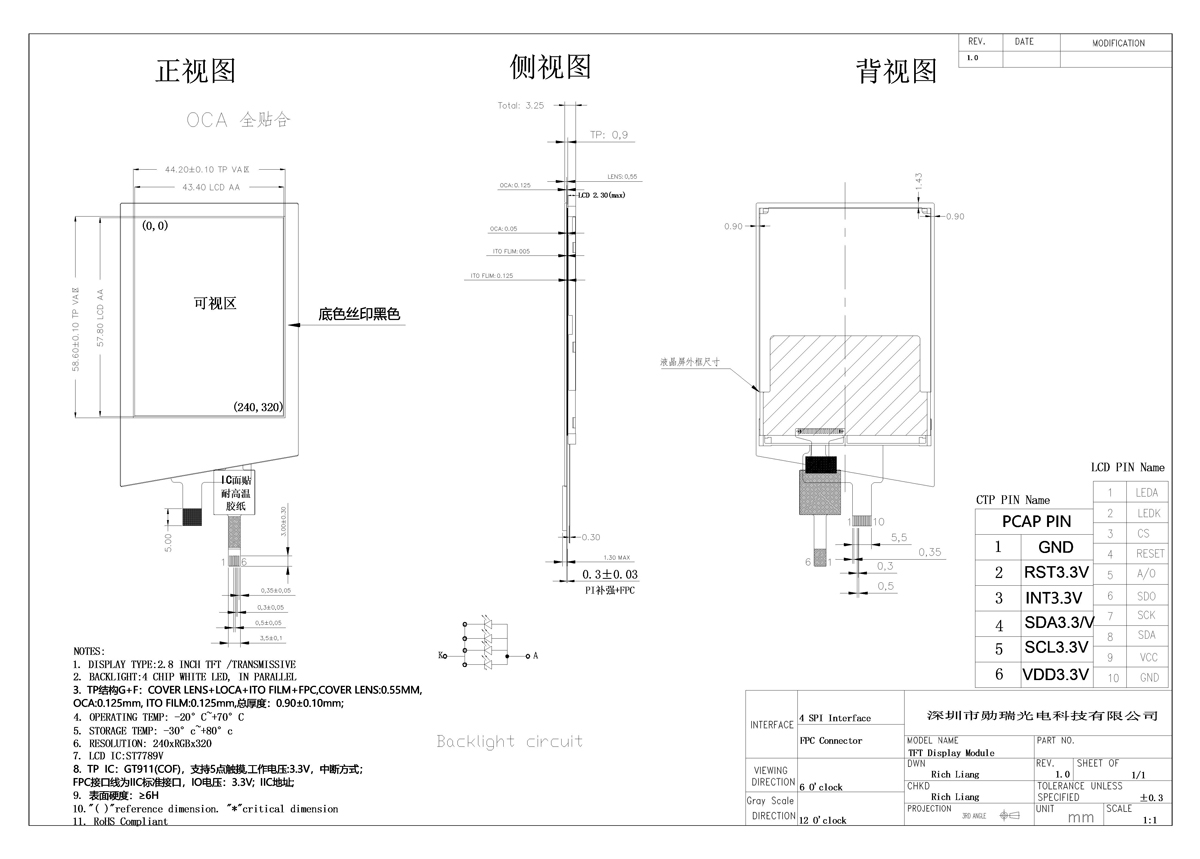

三、產品尺寸圖紙
