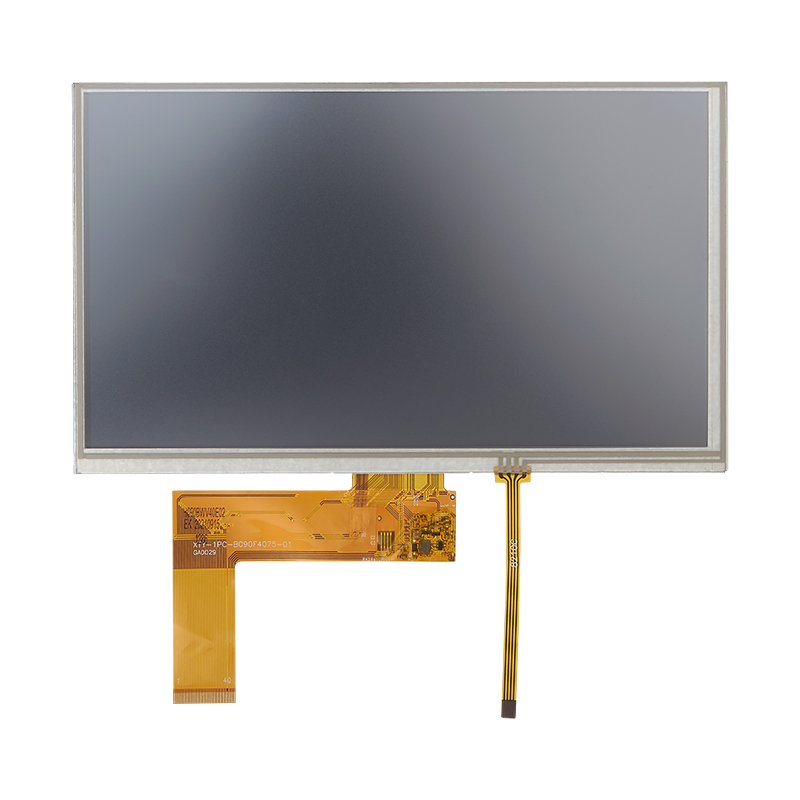

9寸液晶屏 40pin RGB接口 帶電阻觸摸 9寸液晶觸摸屏
型號：H090BWV40E4002-T
尺寸：9 inch
分辨率： 800(RGB) × 480
接口方式：40pin 24Bit RGB
外觀尺寸（顯示區域）：210.6*126.5*3.5（198 x111.69）
亮度：350 nits
服務熱線：139-2345-7816（雷總）
按需求定制
質量保障
品牌認證
型號：H090BWV40E4002-T
尺寸：9 inch
分辨率： 800(RGB) × 480
接口方式：40pin 24Bit RGB
外觀尺寸（顯示區域）：210.6*126.5*3.5（198 x111.69）
亮度：350 nits
按需求定制
質量保障
品牌認證
產品參數
產品圖紙
尺寸、接口等規格均可定制，可配電容觸摸、電阻觸摸。如有其它規格需求請聯系我們，我們將竭誠為您服務。
一、產品參數：
Size | 9 inch |
Resolution | 800× RGB × 480 |
Interface | RGB-24bit |
Connect type | Connector |
Color Depth | 16.7M |
Technology type | a-Si |
Pixel pitch (mm) | 0.0825(H) x 0.2327(V) |
Pixel Configuration | R.G.B. Vertical Stripe |
Display Mode | Normally White |
TBD | |
Surface Treatment | 3H |
Viewing Direction | 12 O’clock |
View direction(Gray Inversion) | 6 O’clock |
LCM (W x H x D) (mm) | 210.6*126.5*3.5 |
Active Area(mm) | 198 x111.69 |
With /Without TSP | With TSP |
Weight (g) | TBD |
LED Numbers | 39 LEDs |
二、產品接口定義：
No. | Symbol | Description |
1 | LEDK | Power for LED backlight cathode |
2 | LEDA | Power for LED backlight anode |
3 | GND | Ground |
4 | VDD | Power supply |
5~12 | R0~R7 | Data bus |
13~20 | G0~G7 | Data bus |
21~28 | B0~B7 | Data bus |
29 | GND | Ground |
30 | DCLK | Pixel clock |
31 | DISP | Display on/ off |
32 | HSYNC | Horizontal sync Signal |
33 | VSYNC | Vertical sync signal |
34 | DE | Data Enable |
35 | NC | No connected |
36 | GND | System Ground |
37 | XR(NC) | The right side signal pin of TP |
38 | YD(NC) | The bottom side signal pin of TP |
39 | XL(NC) | The left side signal pin of TP |
40 | YU(NC) | The top side signal pin of TP |

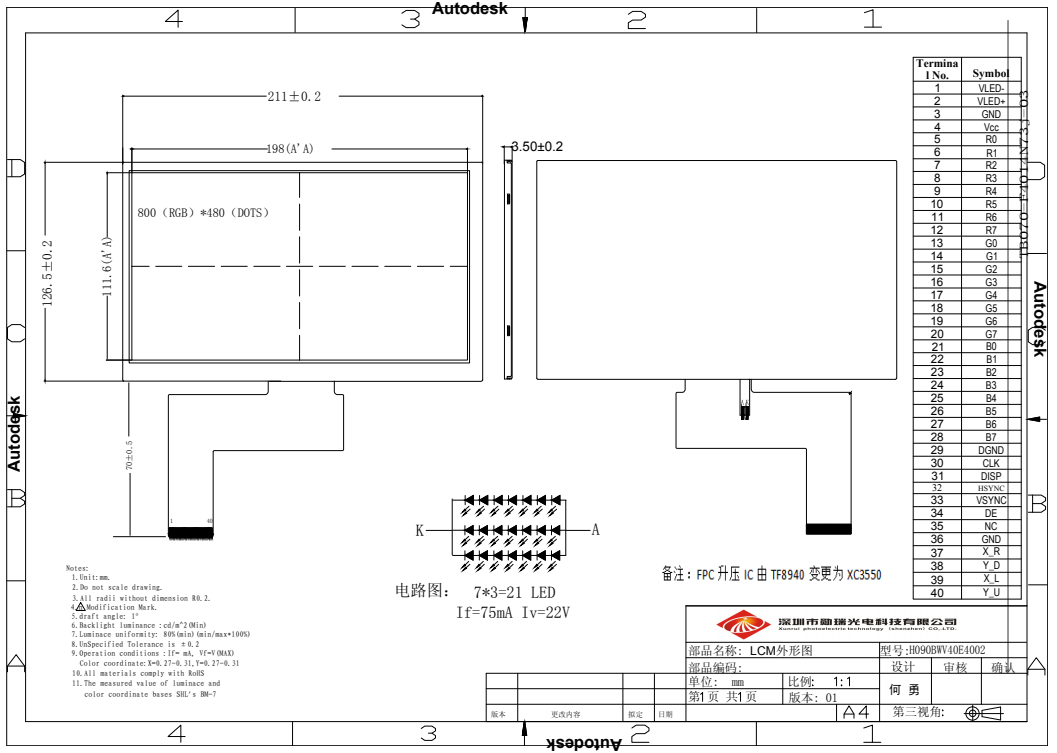

三、產品尺寸圖紙
